華北克拉通既有被破壞的東部塊體，也有基本保持穩定的西部塊體，是研究大陸形成與演化的最佳場所。因此，華北克拉通地區的地下結構和地球動力學特征等一直是地球科學研究的熱點問題之一。
本實驗室王建副研究員與日本東北大學趙大鵬教授合作，發展了一種P波各向異性層析成像新方法(Wang & Zhao, 2013)，在探測地球內部現今速度結構的同時，也能獲取三維各向異性結構，進而能研究地球內部介質巖性及動力學等信息。他們將該新方法應用到中國華北克拉通地區(Wang et al., 2014)，首次給出了該地區上地幔的P波徑向各向異性結構模型(正的徑向各向異性表示P波水平速度>垂向速度；負的徑向各向異性表示P波垂向速度>水平速度) (圖1)。

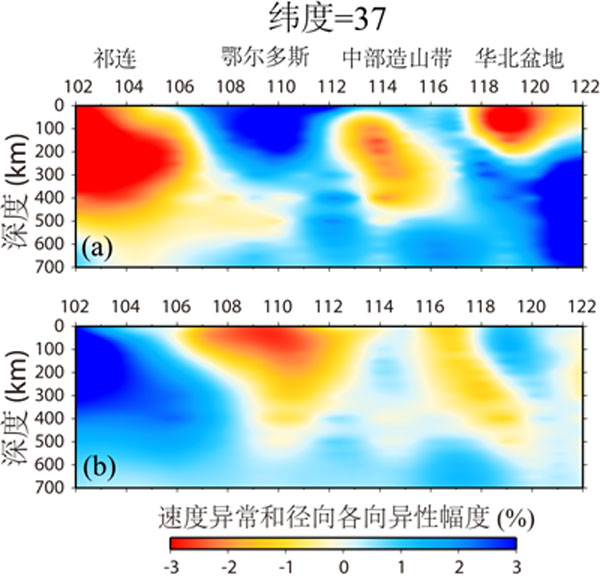

圖1 反演得到的37度緯度上的剖面P波速度異常及徑向各向異性分布
通過對速度及各向異性結構的分析研究(圖1)，他們給出了以下新的結論或討論：(a)鄂爾多斯巖石圈地幔表現為高速異常以及負的徑向各向異性，且一直從地表延伸至大約300公里深度, 鄂爾多斯巖石圈地?？赡鼙Ａ袅似湓谔糯踔粮缧纬蓵r(shí)期的各向異性結構，并且其可能是通過高程度的熱上涌或地幔柱熔融發生垂向生長而形成；(b) 青藏高原東北緣上地幔物質(正的徑向各向異性的低速異常)的擠出受到了鄂爾多斯巖石圈(負的徑向各向異性的高速異常)的阻擋；(c)中部造山帶上地幔中的低速異常延伸至大約200公里深度，表現出正的徑向各向異性，可能是由于華北克拉通東、西部巖石圈厚度差異引起中部的上升流變成水平運動，也可能是因?yàn)榇松仙髦泻畬?dǎo)致C型橄欖石晶體優勢排列而引起的；(d)華北東部上地幔250-400 km深度上存在著高速異常，表現為負的徑向各向異性，與鄂爾多斯巖石圈地幔性質相似，其可能是被破壞的太古代克拉通巖石圈地幔(如圖2紅箭頭所示)；(e)華北東部地幔過渡帶內存在高速異常且表現出正的徑向各向異性，其可能是西太平洋板塊(如圖2黑箭頭所示)。

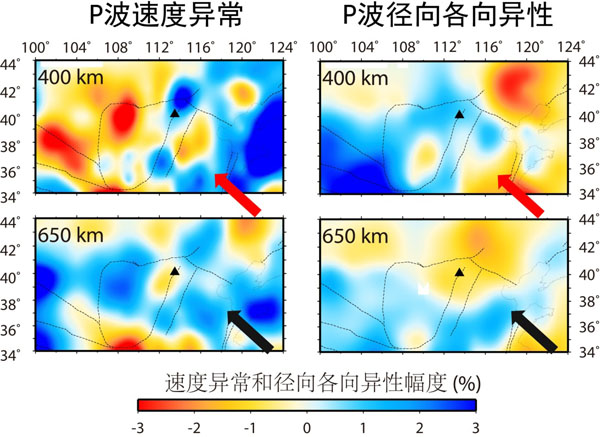

圖2 兩個深度上P波速度異常及徑向各向異性分布
他們的結果為華北克拉通破壞的研究提供了新的地震學證據和研究思路，也表明通過在先前地震層析成像方法基礎上增加新的物性參數(如各向異性)，能夠?yàn)閹r石圈地幔的成因、俯沖板塊的形態及地幔流動狀態等研究提供更深入的地學約束和解釋。
參考文獻：
Wang, J., Zhao, D., 2013 P-wave tomography for 3-D radial and azimuthal anisotropy of Tohoku and Kyushu subduction zones. Geophys. J. Int., 193, 1166-1181.
Wang, J., Wu., H., Zhao, D., 2014. P wave radial anisotropy tomography of the upper mantle beneath the North China Craton. Geochem. Geophys. Geosyst., 15, 2195–2210.
