當?shù)貢r(shí)間2020年8月4日下午，黎巴嫩首都貝魯特港區一倉庫發生劇烈化學爆炸。據美國地質調查局報道，該事件的發震時刻為UTC時間2020年8月4日15時8分18秒，震源深度0千米，震中位于北緯33.901度，東經35.519度(圖1) ，爆炸引起的震動相當于一次ML3.3級地震。此次爆炸事件產生了廣泛影響，同時也留下大量觀測數據，為利用地震學方法檢測爆炸事件屬性及測量有關爆炸參數提供了條件。

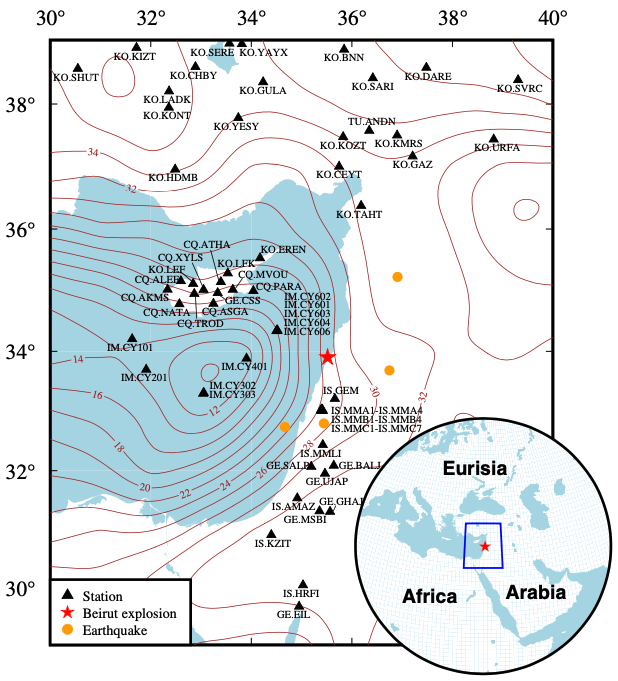

圖1 黎巴嫩及周邊地區地圖，其中包括貝魯特爆炸爆心位置（紅色五角星）、鄰近的4次天然地震（橙色圓）和研究中使用的寬頻帶地震臺站的位置（黑色三角形）。右下角小圖顯示了研究區域的地理位置。
中國科學院地質與地球物理研究所地球與行星物理院重點實驗室地震學學科組的博士研究生張蕾、導師趙連鋒研究員、美國加州大學圣克魯茲分校的謝小碧研究員與其他合作者一起，根據德國地學研究中心運營的全球地震寬頻帶臺網和美國地震學研究聯合會的全球地震臺網提供的76個寬頻帶地震臺站記錄到的黎巴嫩爆炸和4個鄰近天然地震事件的區域波形資料(圖2)，使用中東地區寬頻帶高分辨率的Lg波衰減模型，調查了此次爆炸事件的地震學特征，檢驗了地震學監測方法，包括震級測定、爆炸當量估計和屬性鑒別等方法的區域依賴性。同時將結果與其他類似爆炸事件和一些天然地震的特征進行了比較。
結果表明，貝魯特爆炸事件的體波震級為mb(Lg)=3.30±0.46。如果采用完全耦合的埋藏震源的震級與爆炸當量之間的公式可得貝魯特爆炸的當量僅為112 t（噸）?？紤]到由存放在地表倉庫中的易爆物引起的爆炸與埋藏震源差別甚大，我們采用了爆炸當量與爆坑直徑之間的經驗公式。取爆炸物質心高度為1 m，爆炸產生的爆坑直徑為120 m，根據爆坑直徑與爆炸當量的經驗關系獲得貝魯特爆炸的當量為1220 t。考慮到這次爆炸的震源形式，顯然后者更為接近實際。我們也采用相同方法計算了發生在江蘇響水和天津港兩次化學爆炸的當量，其中江蘇響水爆炸因?yàn)楸ㄎ锞o貼地表取爆炸物質心高度為0.1 m，爆炸產生的爆坑直徑為120 m，天津港爆炸取爆炸物質心高度為0.5 m，爆炸產生的爆坑直徑為97 m。 由此得到兩次爆炸的當量分別為492 t和750 t，與國務院事故調查組提供的實際爆炸物數量接近，說明本研究所使用的方法對于近地表化學爆炸當量估計的可靠性(圖3)。

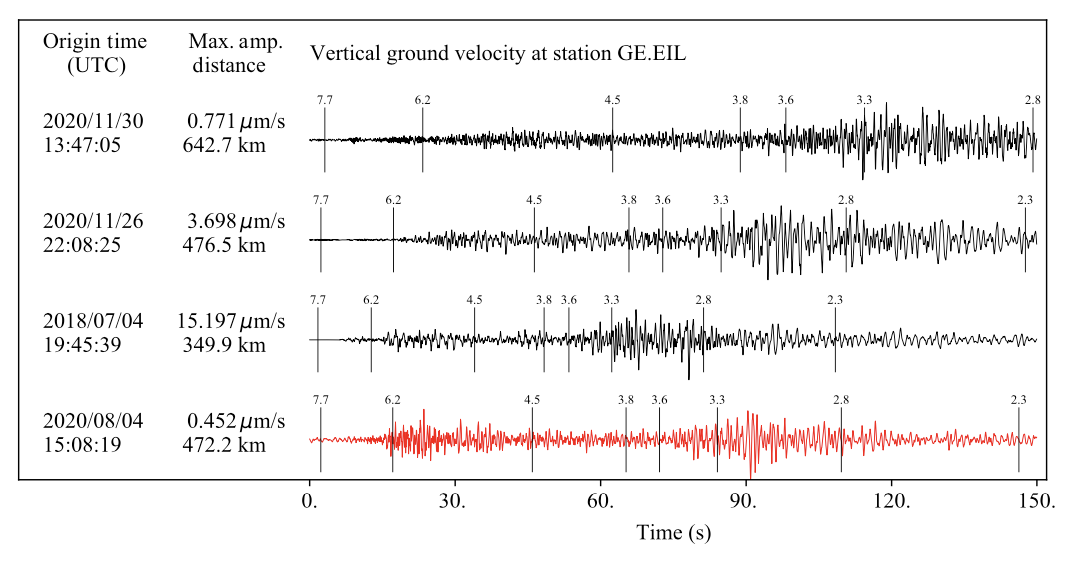

圖2 貝魯特化學爆炸（紅色）與天然地震（黑色）在GE.EIL臺站記錄到的垂直分量速度波形的特征。

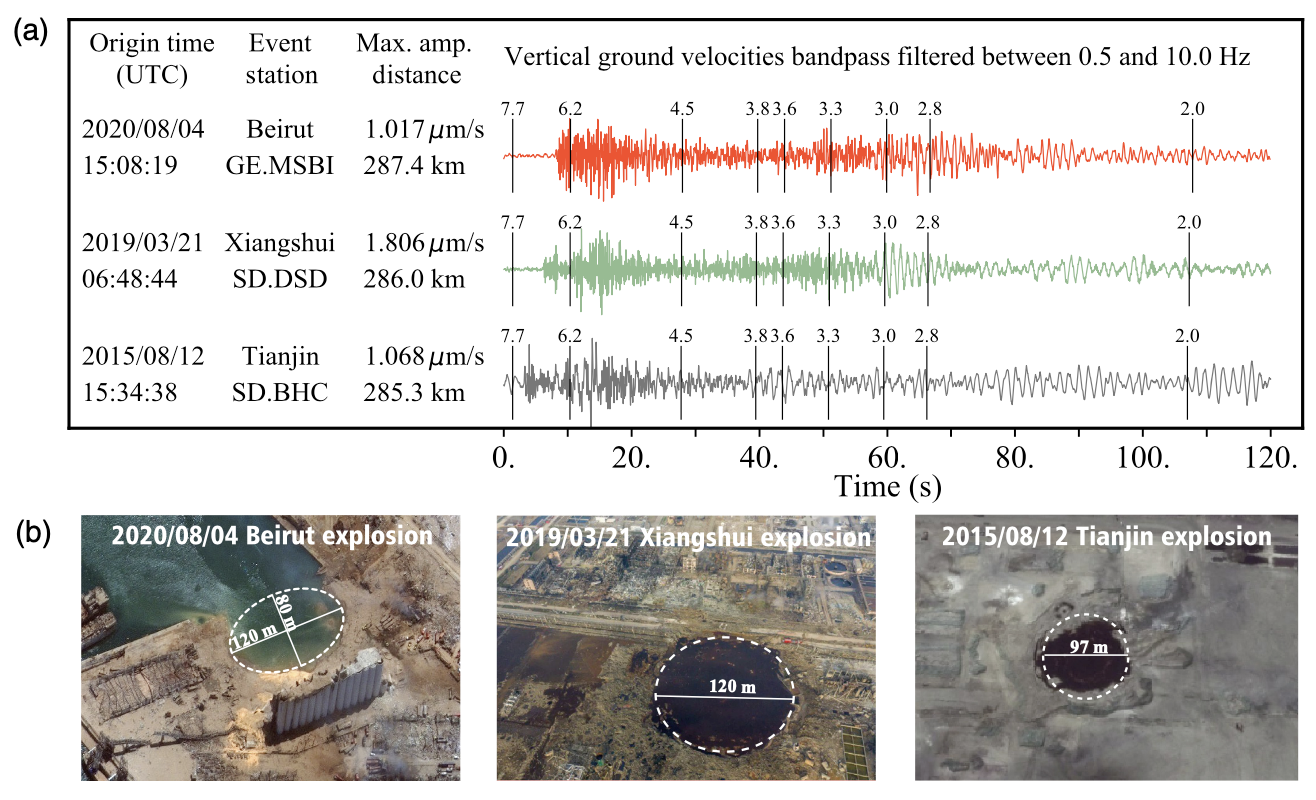

圖3 貝魯特、江蘇響水和天津化學爆炸的記錄波形以及爆炸產生爆坑的比較。爆坑直徑顯示在圖中。
為了檢驗爆炸與天然地震的識別方法，我們比較了貝魯特爆炸與4次鄰近天然地震的頻譜特征。根據大陸路徑臺站的垂直位移記錄，計算了各臺Pg/Lg，Pn/Lg和Pn/Sn的傅立葉頻譜比，并求取了臺網平均值。結果表明，貝魯特爆炸與鄰近4次地震事件的頻譜比存在顯著差異，特征明顯，可清晰地區分為兩個群組(圖4)。將上述結果進一步與2015年8月12日天津港化學爆炸、2019年江蘇響水化學爆炸、2018年中國西北地區13次2噸化學爆炸和2006年至2017年間朝鮮六次地下核爆炸的區域P/S譜比數據進行比較，發現區域P/S譜比結果與震源的各向同性程度密切相關。核爆的各向同性程度最高，化學爆炸次之，天然地震最低。我們提出一種歸一化的比較方法，使用小當量化學爆炸的P/S譜比曲線對P/S振幅譜比曲線進行歸一，并且在3.0-6.0, 6.0-9.0, 和9.0-15.0 Hz三個頻段中計算平均值，發現以歸一處理后的小當量化學爆炸為界，以上為爆炸事件，以下為天然地震事件，建立了鑒別天然地震和核爆的新標準 (圖5)。

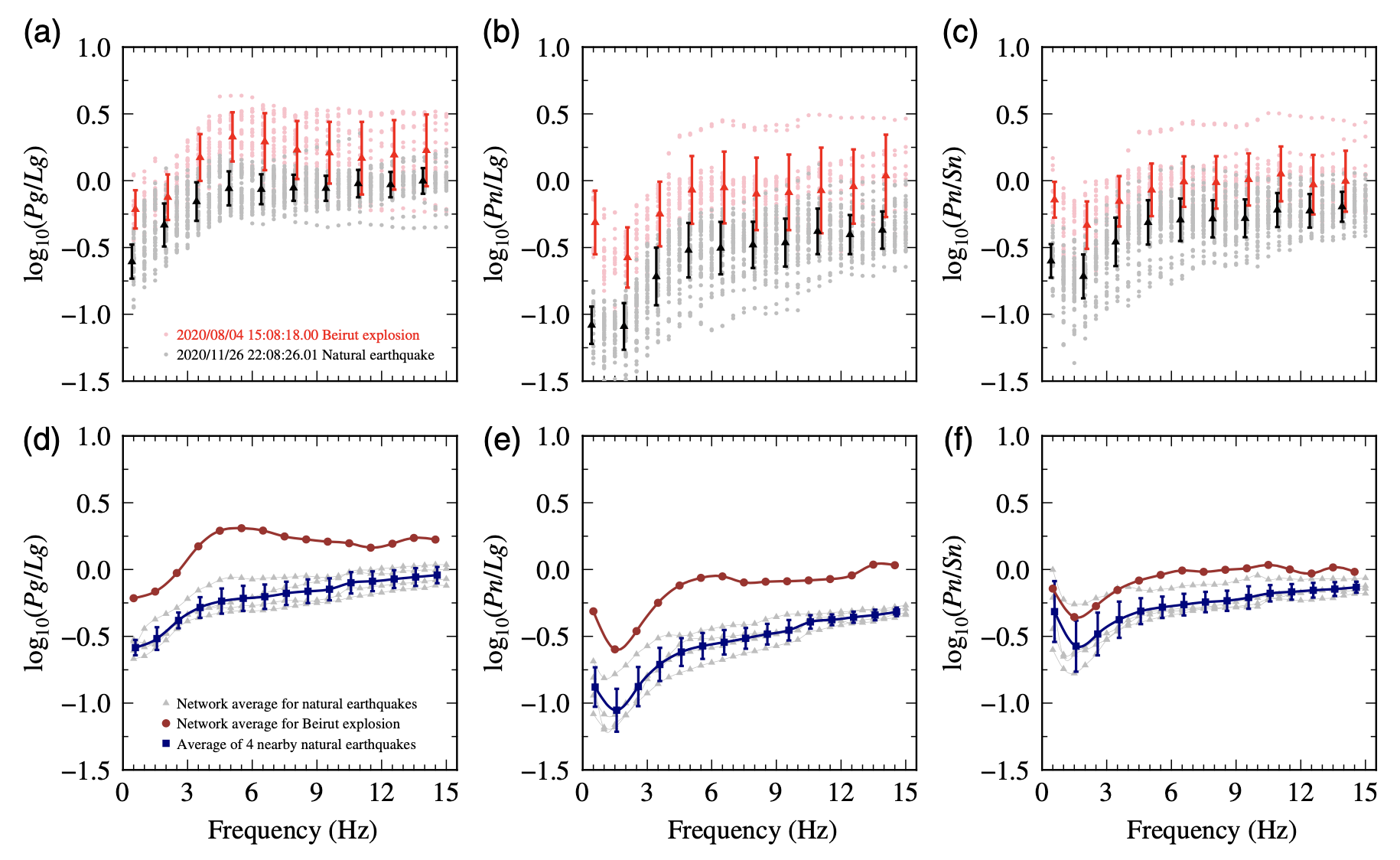

圖4 貝魯特爆炸以及鄰近4個天然地震的區域震相譜比值Pg/Lg、Pn/Lg和Pn/Sn的比較。(a)-(c)貝魯特爆炸(紅色)與發生在2020年11月26日一個天然地震(黑色)單臺觀測譜比值和臺網平均譜比值的對比。(d)-(f)貝魯特爆炸與4個地震事件的臺網平均譜比值。
圖5 不同類型爆炸事件和天然地震的歸一化頻譜比的比較。(a)-(c)朝鮮核爆(綠色圓圈)、天津爆炸(淺紅色三角形)、江蘇響水爆炸(深紅色三角形)、貝魯特爆炸(棕紅色三角形)、新疆小當量化學爆炸(灰色菱形)和天然地震(藍色正方形)的Pg/Lg, Pn/Lg和Pn/Sn頻譜比，所有觀測經新疆小當量化學爆炸的頻譜值進行了歸一。(d)-(f)在3.0-6.0, 6.0-9.0, 和9.0-15.0 Hz頻段對歸一化的譜比值得到的平均值，圖例與-(c)相同。
研究成果發表于國際地學學術期刊SRL(張蕾，趙連鋒*，謝小碧，何熹，姚振興. Yield estimation and event discrimination of the 4 August 2020 Beirut chemical explosion. Seismological Research Letter, 2022, doi: 10.1785/0220210363)。本項研究由國家自然科學基金(41974061, 41974054, U2139206和42104055)和國家重點研發項目(2017YFC060106)資助。
