水冰是月球上最重要的資源之一，存在于極區，未來十年包括美國Artemis登月、中國嫦娥七號和嫦娥八號等月球探測任務均瞄準月球南極，水冰的探測已經成為月球研究的熱點。前人的研究已通過多種手段表明月球南極地區永久陰影區中存在水冰，但水冰的含量、分布以及存在形式等問題仍然不清楚。
中國科學院地質與地球物理研究所地球與行星物理學科中心非相干散射雷達項目組聯合國家天文臺和國家空間科學中心，利用三亞非相干散射雷達（SYISR）與500米口徑球面射電望遠鏡（FAST）組成的70cm波長地基雙站雷達系統，對月球南極地區進行了雷達遙感觀測（如圖1）。利用FAST的高靈敏度優勢和雙圓極化信號接收能力，并應用距離多普勒成像技術，聯合實驗獲取了月球南極地區雷達回波圓極化比（CPR）月表二維分布圖像（如圖2b）。依據前人的研究，通常干燥的硅酸鹽風化層的行星表面雷達CPR在0.4~0.5左右，若存在大面積的層狀冰，雷達CPR會出現大面積連續增強至大于1的現象。探測結果顯示沒有層狀冰相對應的大面積CPR連續增強特征，但結合Diviner月球輻射計獲取的月表溫度數據以及月船1號月球礦物成像儀（M3）診斷的月表暴露的水冰位置信息，在月球南極地區部分永久陰影區中發現疑似碎冰產生的斑塊狀CPR增強特征。這種以碎塊或顆粒的形式混合在風化層中的水冰會通過相干后向散射對抗效應（CBOE）增強雷達CPR。

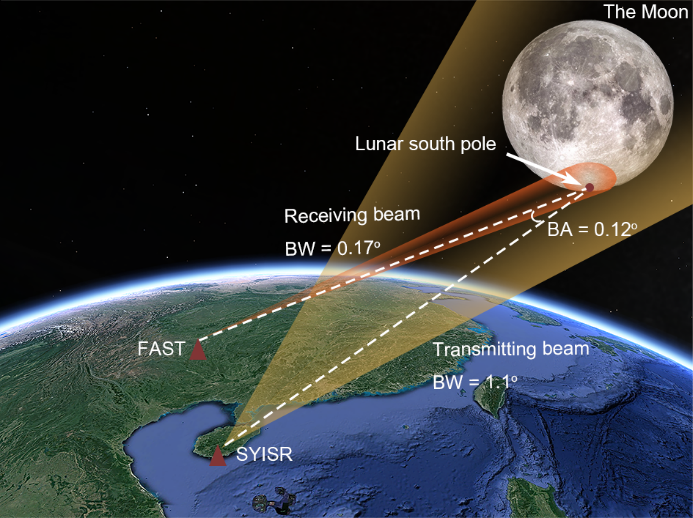

圖1 三亞非相干散射雷達（SYISR）和500米口徑球面射電望遠鏡（FAST）地基雙站雷達月球成像實驗觀測幾何示意圖。注：BA：雙站角。BW：波束寬度。
基于SYISR與FAST地基雙站雷達系統獲取的月球南極雷達CPR數據，考慮準鏡面散射、漫散射以及以CBOE為主的體散射機制，該研究對月球含碎冰風化層在雷達CPR中的響應進行了經驗建模。模型分別考慮了無冰月壤以及純冰情況下，不同雷達入射角時CPR的響應，并將這兩種情況進行一定比例的混合來模擬一定水冰含量的月球風化層在雷達CPR上的表征。該模型也可以作為反演工具，將雷達實測的CPR和入射角信息作為輸入，反演得到水冰含量。
碎冰產生的斑塊狀CPR增強較弱，與石塊產生的粗糙度貢獻難以區分。該研究忽略石塊對CPR的貢獻，使用上述模型對月球南極地區的水冰含量上限進行了反演估計。為了盡可能排除粗糙度導致的CPR增強被誤識別的可能性，通過M3診斷的月表暴露冰位置以及Diviner測得的年月表最大溫度數據對水冰分布進行了約束。最終反演結果顯示70cm波長雷達探測到的月球南極水冰含量上限為0-6 wt.%（如圖2d所示，隨分布區域不同而有所差異），這些水冰推測以米級尺度冰碎塊的形式存在于十米深的月球風化層中。

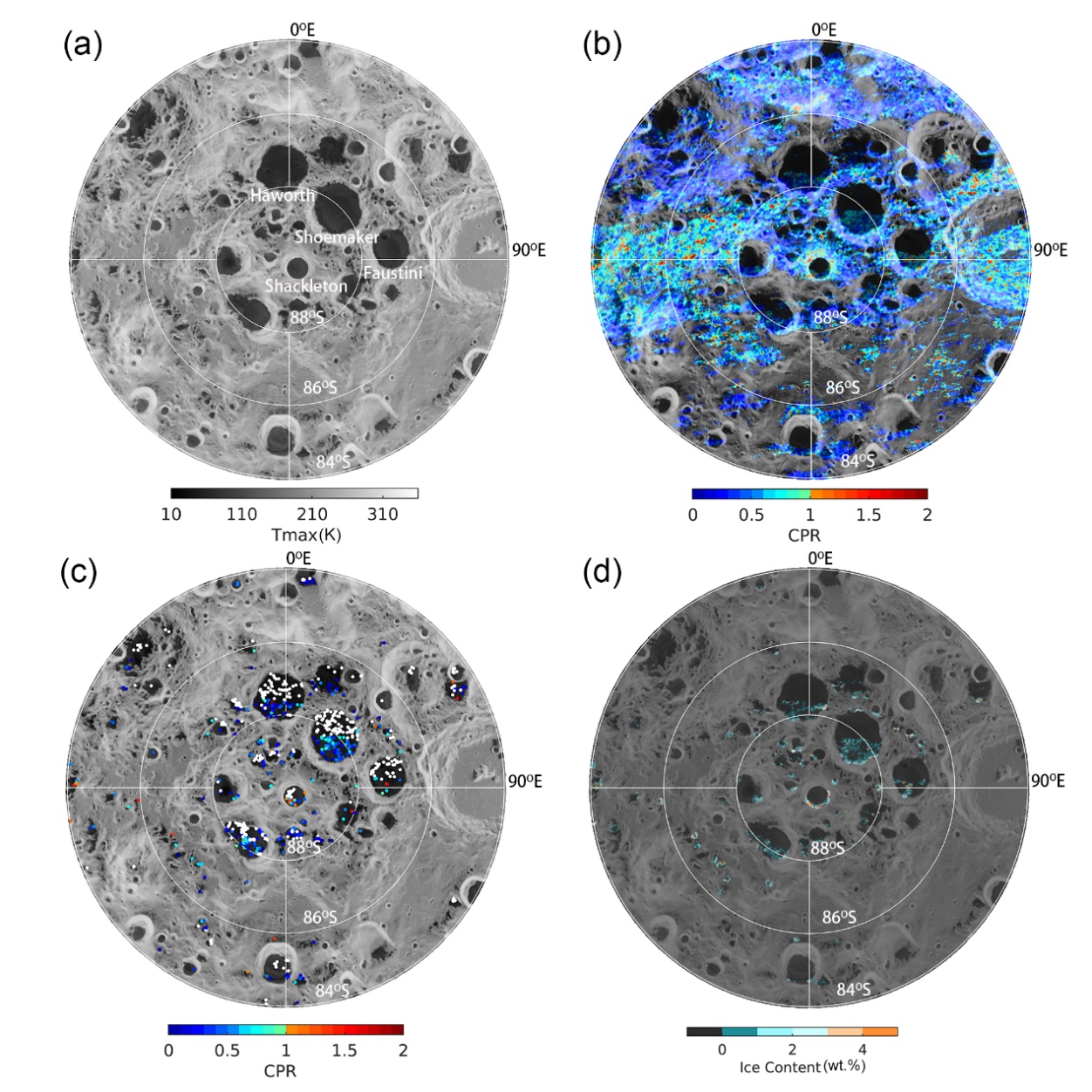

圖2. 月球南極地區（84°-90°S）的多手段數據綜合分析圖以及水冰含量分布圖。(a)，月球南極地區的全年月表最高溫度圖，低于110K為冷井，提供了水冰長期保存的環境。(b)，雷達圓極化比(CPR)圖疊加在全年月表最高溫度圖上，雷達陰影區沒有圓極化比信息，因此無顏色覆蓋。(c)，全年月表最高溫度圖上標記月球礦物成像儀(M3)識別的月表暴露水冰位置，顏色代表通過插值計算的雷達CPR值，白點代表位于雷達陰影中的M3水冰位置，因此沒有CPR信息。(d)，水冰含量上限分布圖疊加在全年月表最高溫度圖上，顏色代表水冰含量。
研究成果日前發表于綜合性期刊Science Bulletin上。該研究得到的水冰含量上限及其分布為月球水冰演化研究提供了重要信息，可對未來月球南極水冰采集任務的著陸點選擇提供參考，且有利于未來人類月球基地建設任務的計劃與設計。[Li, M.#, Sun, J.#, Yue, X.*, Lin, H., Chen, Z., Ding, F., Ning, B., Wei, Y., Wang, C., & Jiang, P.*. Upper limit of ice content at the lunar south pole as revealed by the Earth-based SYISR–FAST bistatic radar system[J], Science Bulletin, 2025. DOI: 10.1016/j.scib.2025.02.033]
