黑龍江漠河地球物理國家野外科學觀測研究站（簡稱漠河站）以地球物理學科前沿科學問題為牽引，發揮在我國最北建站觀測的獨特地理優勢（圖 1），開展日地空間環境和固體地球圈層的多手段綜合探測，注重日地空間環境和固體地球圈層的“上下耦合”及“內外響應”探測研究。在漠河站建設綜合地球物理觀測系統，對于提升國家空間安全保障能力，滿足深地-深空探測需求，增強防災減災能力等方面具有重要意義。
漠河站是國家重大科技基礎設施“東半球空間環境地基綜合監測子午鏈”的骨干臺站，是中國科學院日地空間環境觀測研究網絡核心臺站，也是中國科學院地球與行星物理重點實驗室的重要觀測平臺，凝聚了地球物理學、空間物理學和行星科學等學科的骨干研究力量。有力支撐了空間天氣監測與空間環境“上下耦合”研究、地磁場對空間環境區域特性的調控研究、地球內部結構和圈層相互作用、行星探測裝備研制及行星研究等多個方面。
圖 1 漠河站地理位置圖
漠河站配備的用于科研觀測的主要設備包括用于地磁觀測的磁通門磁力儀、磁通門經緯儀、感應式磁力儀等；用于電離層觀測的電離層數字測高儀和GNSS電離層監測儀；用于中高層大氣觀測的全天空流星雷達和法布里-珀羅干涉儀；用于地震觀測的寬頻帶地震儀、短周期地震儀等；另有大氣電場儀和流星光學觀測儀分別用于大氣電場和流星天文觀測。
1. 地磁觀測
漠河站自1991年建站開始地磁觀測。經過近三十年發展，已具備國際領先的綜合地磁觀測與記錄系統（圖 2）。地磁觀測與記錄系統包括地磁絕對觀測設備磁通門經緯儀、Overhauser總場磁力儀和地磁相對記錄設備磁通門磁力儀，形成對地磁場變化的測量；以及裝有觀測設備LEMI30進行地磁脈動觀測。地磁觀測流程參照國際標準《INTERMAGNET Technical Reference Manual》執行，最終數據根據北京數據中心制定的《地磁觀測數據年度整理方法》進行整理后，轉換為國際IAGA2002數據格式發布，供科研用戶使用。
圖 2 磁通門磁力儀、質子旋進磁力儀和三分量磁通門磁力儀
2. 電離層觀測
電離層測高儀觀測
電離層測高儀通過垂直發射掃頻高頻脈沖電磁波，當電波頻率等于電離層等離子體頻率時，無線電波信號被電離層反射。測量從電離層反射的電波回波到達接收機的時間延遲，獲得各頻率點的電離層虛高，即電離層頻高圖。從觀測到的電離層頻高圖，通過度量反演算法，可獲得電離層參數如foF2、foF1、foE、hmF2、fmin等，還可得到電離層底部區域不同高度上的電子密度值，即電子密度剖面。
漠河站自2010年建成電離層測高儀，已經開展了連續的常規觀測。設備采用美國DPS4D電離層測高儀（圖 3），原始觀測數據質量穩定可靠，積累了長時間的觀測數據。制定了《電離層頻高圖參數提取標準和指南》，安排專人對原始數據進行參數標定。
圖 3 漠河站測高儀天線
GNSS電離層監測儀觀測
GNSS電離層監測儀通過接收GNSS（Global Navigation Satellite System）衛星信號開展電離層觀測，具有覆蓋面廣、實時性強、時空分辨率好、測量精度高，以及不受天氣影響等優點，在電離層空間天氣與電離層氣候?qū)W等研究領域得到了廣泛應用。在地面采用GNSS接收機接收衛星發射的雙頻信號，由于不同頻率信號引起不同的傳播時延和相位差，通過測量和分析雙頻GNSS信號的時延差和相位差，采用差分的方式消去觀測方程中的未知量，可以獲得地面接收點與GNSS衛星間電波路徑上的電離層電子密度總含量（Total Electron Content，TEC），稱為 GNSS-TEC，是一個十分重要的電離層參量。利用GNSS衛星觀測數據反演的TEC參量，國內外學者對電離層進行了廣泛的研究。
漠河站在2006年建成GNSS電離層監測儀至今已連續穩定觀測十余年，目前采用自研的BG2 GNSS電離層監測儀（圖 4），可同時接收GPS、GLONASS和北斗三種系統的衛星信號，獲取各衛星信號的電離層TEC等參量；儀器結構緊湊，功耗低，自動化程度高，操作簡便，實現了數據采集、傳輸和處理的全程自動化。漠河站制定了《GNSS數據處理標準》，開發了一套GNSS-TEC處理程序，采用netCDF格式存儲TEC數據。
圖 4 BG2 GNSS電離層監測儀
3. 中高層大氣觀測
全天空無線電流星雷達觀測
中高層大氣是日地耦合系統中的重要環節之一，是日地空間科學研究不可缺少的組成部分。中高層大氣風場，是中高層大氣系統中重要的動力學參量，它對于中高層大氣以及上下層之間能量和動量的輸運都起著巨大作用。為了有效的監測我國中緯地區中高層大氣風場，漠河站建立了中高層大氣觀測儀器——全天空無線電流星雷達。它是中高層大氣和空間環境監測研究最有效的手段之一，可實現對臨近空間的大氣參數的晝夜持續觀測。
全天空無線電流星雷達是一種工作在30-60 MHz的某個固定頻率的無線電雷達，利用流星尾跡返回?zé)o線電信號的多普勒頻移速度，來估算流星尾跡在視線方向的速度，再結合反射回波的到達角，就可以得到70-110km流星發生區域的風場速度矢量。全天空無線電流星雷達通過空間分置的天線，采用干涉成像的技術，可以得到流星事件的流星位置、濺射速度等信息。通常情況，一個臺站一天可以觀測得到10000多顆流星。通過對一段時間內一定數量的流星事件進行統計分析與擬合反演，可以得到70-100 km高度上的中高層大氣風場信息。
漠河站自2011年建成全天空無線電流星雷達，觀測設備采用澳大利亞ATRAD公司EMDR20全天空無線電流星雷達（圖 5）。
圖 5 全天空流星雷達天線陣
法布里-珀羅干涉儀觀測
中高層大氣可以通過動力學作用影響電離層的時間演化和空間分布。對于漠河這個典型的中緯地區來說，電離層中的中高層大氣動力學作用更是尤為顯著，因此對中高層大氣動力學要素的觀測就十分重要。
在全天空流星雷達觀測的基礎上，漠河站布設了法布里-珀羅干涉儀（Fabry–Pérot interferometer，F(xiàn)PI）來拓展中性大氣觀測高度覆蓋范圍。FPI是一種具有高靈敏度、高光譜分辨率及高穩定性的被動光學觀測儀器。FPI的主要觀測目標為夜間中性成分發出的氣輝，利用氣輝中包含的多普勒頻移和多普勒展寬對中性風場和溫度進行反演。FPI通過對于892.0 nm、557.7 nm與630.0 nm波長的氣輝進行觀測，可以獲取87 km、97 km和250 km高度的中性風場與溫度信息。
漠河FPI通過激光定標追蹤儀器狀態，進一步組合不同方位角（仰角45°的北、東、南、西方向觀測與垂直天頂觀測）視線方向的氣輝觀測結果，最終可以反演獲得夜間中性風矢量和中性溫度的變化信息。漠河FPI具有高度的靈活性觀測模式，可以根據科學目標自由設定，不同波長通道可以單獨進行設定。FPI是一種非常重要的中高層大氣動力學探測手段，其熱層高度的探測結果對我們了解夜間電離層電子密度增強、午夜中性溫度極大值、磁暴期間電離層響應等過程有著很大的幫助。
漠河站自2019年7月建成FPI，設備采用加拿大Keo Scientific Ltd.生產的FPI（圖 6）。
圖 6 法布里-珀羅干涉儀
4. 地震觀測
地震學是探測地球內部最有效的探測手段，需要地震觀測提供可靠的數據資料基礎。寬頻帶地震儀（圖 7）具有動態范圍大、精度高、易于組網等特點。地震計將地震動信號轉換為電壓信號，并在GPS的精確授時下，數據采集器將電壓信號轉換為數字地震信號。漠河站因獨特的地理位置，是我國可完全自主布設的大陸最北端地震臺。以漠河站為長期觀測基站，有助于拓展空間采樣范圍，更好地進行核爆監測、環境監測，以及俯沖帶精細結構探測及動力學過程等科學研究。
漠河站自2020年8月建成地震臺，目前運行良好。通過開展流動地震觀測，近年來在我國東北地區進行了多期寬頻帶流動地震臺陣觀測（圖 8和圖 9）。
圖 7 地震儀及附屬設施構成
圖 8 東北邊境布設臨江寬頻帶地震臺

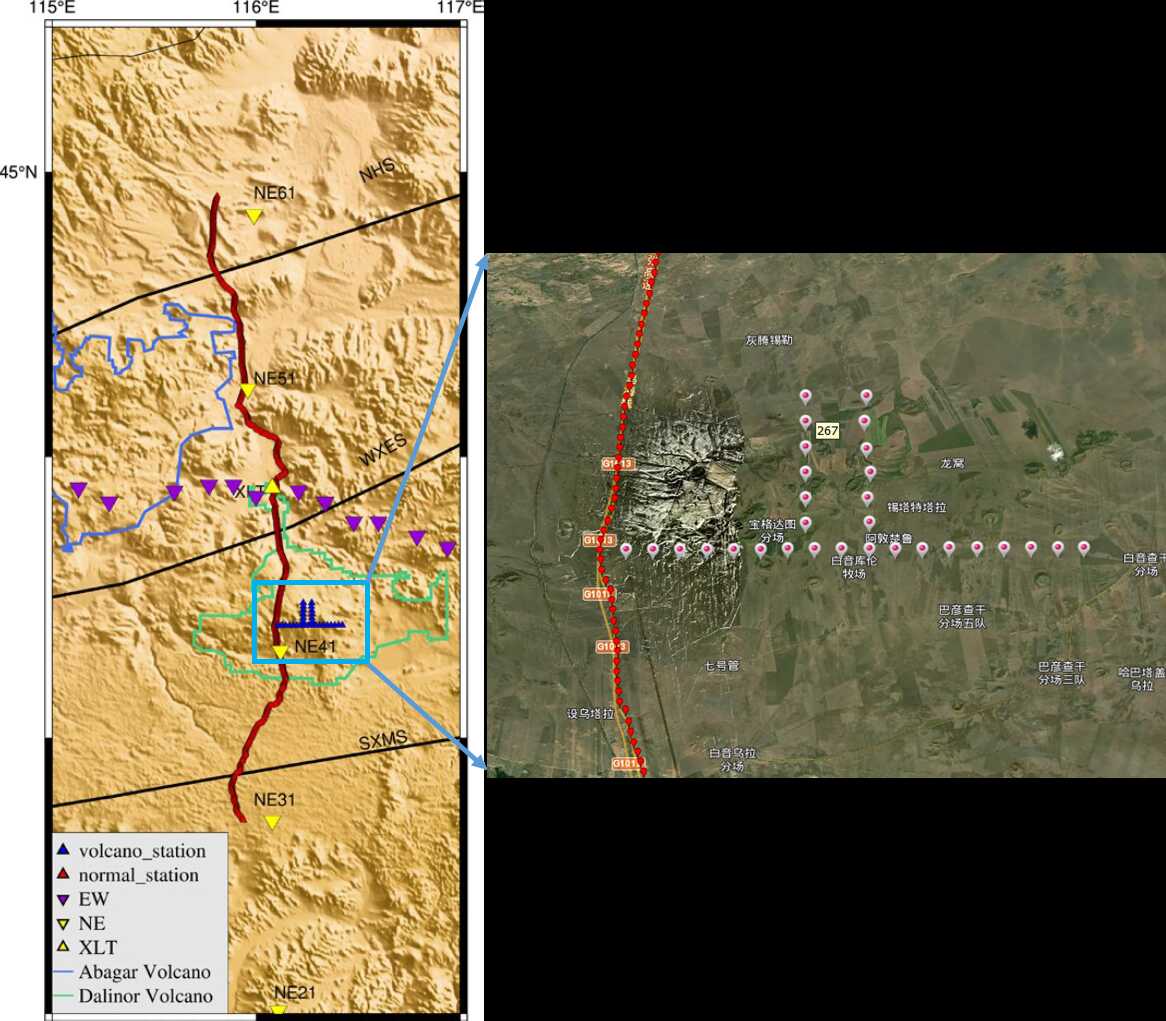

圖 9 錫林浩特觀測區短周期地震觀測實際點位分布示意圖
