實驗室簡介

電子顯微鏡實驗室(籌)現已安裝兩臺大型分析儀器：透射電子顯微鏡(型號：JEM-2100HR TEM)和聚焦離子束-掃描電子顯微鏡(FIB/SEM)雙束系統(型號：Zeiss Auriga Compact)。兩臺設備均配有牛津X射線能譜儀(型號Oxford X-Max 80)。TEM可以對礦物、巖石、化石、隕石等樣品進行形貌觀察、晶體結構研究及成分分析。FIB/SEM可以實現定點制備高質量的TEM樣品、MEMS器件電路修復、巖礦樣品的三維形貌和成分分布等多種功能分析。

儀器介紹

一. 透射電子顯微鏡

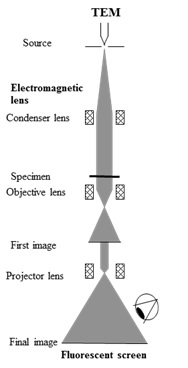

透射電子顯微鏡(TEM)是以波長極短的電子作為照明源，用電磁透鏡聚焦成像的一種高分辨本領的電子光學儀器。如圖1所示，電子槍陰極發射的電子，在陽極加速電壓作用下高速穿過陽極孔，然后被聚光鏡匯聚成具有一定直徑的束斑打到樣品上，與樣品發生相互作用。如果樣品薄到一定程度，高能電子就可以透過樣品，產生反映樣品微區的厚度、平均原子序數、晶體結構或相位差別的多種信息。透射電鏡主要有兩種成像模式，一種是物鏡在像平面形成的一次放大像經過中間鏡和投影鏡的放大投射到熒光屏上，得到物質的三級放大像；另一種是改變中間鏡的電流，使中間鏡的物平面從物鏡像平面移到物鏡的后焦面，就可得到衍射譜，只需要切換按鈕即可實現兩種不同成像模式的轉換。

基本性能指標：

1. 電子槍：六硼化鑭(LaB6)燈絲

2. 加速電壓: 80,100,120,160,200kV

3. 分辨率：點分辨率：0.23nm，線分辨率：0.14nm

4. 四種模式：透射/能譜/納米束衍射/會聚束衍射(TEM/EDS/NBD/CBD)

5. 配件：X-MAX TEM電制冷能譜儀用于成分分析；另為其配置離子減薄儀EM-09100IS一臺：加速電壓1~8KV，使用氬氣，裝樣尺寸:2.8mm(長)×0.5mm(寬)×0.1mm(厚)，傾斜角:最大±6°（步長0.1°），可滿足不同條件的透射電鏡樣品制備。

二、聚焦離子束-掃描電子顯微鏡雙束系統

聚焦離子束-掃描電鏡雙束系統主要包含兩個部分，如圖2所示，聚焦離子束(FIB)和掃描電鏡(SEM)，二者相差一定的角度，這樣可以在離子束切割時，用電子束進行觀察圖像，除了可以避免離子束破壞樣品外，還可有效提高圖像的分辨率，同時配備X射線能譜儀(EDS)可以實現元素分析。其中，離子束是利用靜電透鏡將Ga離子束聚焦，作用在樣品的微小區域，通過濺射作用加工樣品，同時產生的二次電子和二次離子可用于成像。

基本性能指標：

1 .SEM: 加速電壓0.1 - 30 kV，肖特基場發射燈絲，2.5 nm @ 1 kV 在最佳WD

2. FIB：加速電壓0.5 - 30 kV，帶有鎵液態金屬離子源，探針電流1 pA to 50 nA，分辨率5 nm (30 kV, 1 pA)

3. 配件：

• 五路氣體注入系統(GIS)，XeF2、Pt、C、H2O
• 電荷中和器(CC)，利用干燥氮氣進行電荷中和
• 探測器：SE2可以收集二次電子信號；Inlens Duo可實現背散射電子的能量選擇探測或二次電子的in-lens探測，過濾網電壓從0 V到 1.5 kV可調，以調節襯度
• OmniProbe AutoProbe200納米操作機械手，可以360度自由旋轉
• X-MAX80電制冷能譜儀(EDS)，配合FIB/SEM可實現3D EDS重構功能
• Avizo三維重構軟件一套
