趙連鋒1 謝小碧2 何熹1 趙旭1 姚振興1
1.中國科學院地質與地球物理研究所，地球與行星物理重點實驗室，北京，100029
2.美國加州大學圣克魯茲分校地球物理與行星物理研究所，圣克魯茲，CA95064
國家地震臺網測定：09月03日11時30分在朝鮮 (疑爆) (北緯41.3度，東經129.1度)發生6.3級地震，震源深度0公里。由其產生的地震波在中國東北和華北的部分地區產生了強烈震感。事件發生之后一個小時，朝鮮政府宣稱這是該國進行的可裝載在洲際導彈上的氫彈試驗，并取得了成功。這是朝鮮進行的第六次核試驗，爆炸威力遠大于前。鑒于該事件在國際政治以及中國周邊安全方面的重要影響，我們根據中國國家地震臺網和全球地震臺網的區域波形資料，對該事件的性質進行了快速的地震學鑒別，并進行了震級和爆炸當量估計的研究。
圖1將該次事件與之前5次朝鮮地下核試驗在牡丹江地震臺（MDJ）的地震記錄進行了對比，發現波形高度相似，均具有P波能量較強，Lg波能量較弱，S波不發育，3-5 s范圍內短周期Rayleigh面波能量強等特征，顯示出顯著的淺源爆炸特征。為了區分核爆和天然地震，我們比較了朝鮮地下核試驗與鄰近區域的4次天然地震和位于半島東南端2次天然地震的振幅特征。根據大陸路徑臺站的垂直位移記錄，計算了Pg/Lg，Pn/Lg，和Pn/Sn的傅立葉頻譜比，并用其臺網平均值作為區分地震和核爆事件的依據。圖2所示為核爆與地震事件所具有的頻譜比特征，其中紅色和黑色分別為核爆和鄰近地震數據，藍色為2017年9月3日事件，綠色是距離試驗場較遠但位于朝鮮半島地體的2次地震事件。結果表明，本次發生在朝鮮的事件明顯落入爆炸震源的群組，是一次人為爆炸事件。
為了確定此次朝鮮地下核試驗的地震當量，我們使用中國東北及鄰近地區寬頻帶高分辨率的Lg波衰減模型（Zhao et al., 2010）得到2017年9月3日朝鮮核試驗的Lg波體波震級mb為5.56。 然后通過完全耦合的Bowers, et al. (2001) 的震級-當量公式得到相應的地震學當量為56 kt (千噸)（圖3），誤差范圍為30 - 80 kt。由于缺乏實際的震源深度信息，這一結果是基于埋藏深度符合正常的當量-深度比例關系得到的估計值。為了防止核泄露造成環境污染，較大當量的地下核試驗通常深埋。實際的核裝置的地下埋藏模型包括平硐、斜硐和平硐+豎井模型，如圖4所示。此次核試驗的當量較大，我們推測為平硐+豎井的埋藏方式。根據衛星圖片顯示的朝鮮核試驗場堆積的土方量，推測挖掘深度可能達到1000 – 2400 m。這樣，根據震級-深度-當量的經驗關系（Zhang and Wen, 2013），此次朝鮮核試驗的當量估計范圍擴展到100 - 200 kt，如圖5所示。

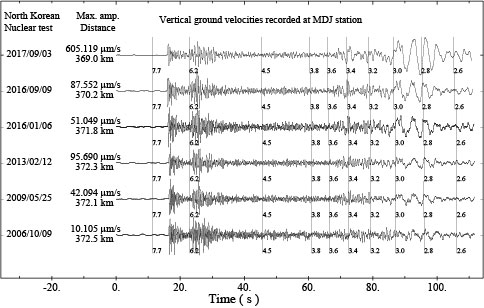

圖1 朝鮮6次地下核試驗在牡丹江地震臺（MDJ）的重直分量速度記錄。

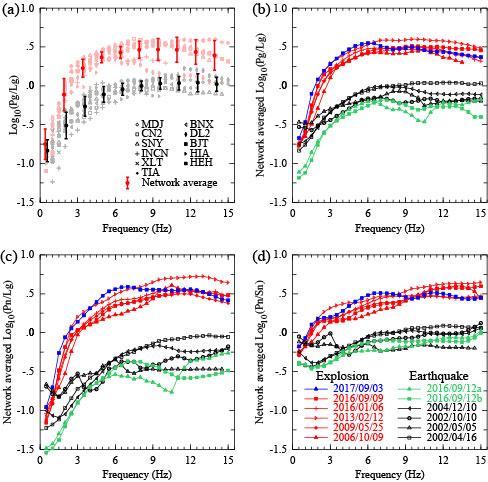

圖2 核爆與天然地震事件頻譜比的比較。（a）為單一事件單臺得到的Pg/Lg結果和對臺網的平均值。（b）-（d）為不同事件Pg/Lg，Pn/Lg，和Pn/Sn頻譜比的臺網平均值，紅色曲線來自歷史核爆，黑色和綠色曲線為天然地震，藍色曲線來自2017年9月3日的事件。該事件顯然落入爆炸事件的群組。
圖3用于估算朝鮮核試驗當量的經驗震級-當量關系曲線。其中實線部分為以大量數據為基礎的關系曲線，虛線段為少量數據支持的延伸線；NKT1-5為5次歷史朝鮮地下核試驗，NKT6為本次爆炸事件。圖中紅色實心五角星是3個已知當量的化學爆炸事件。

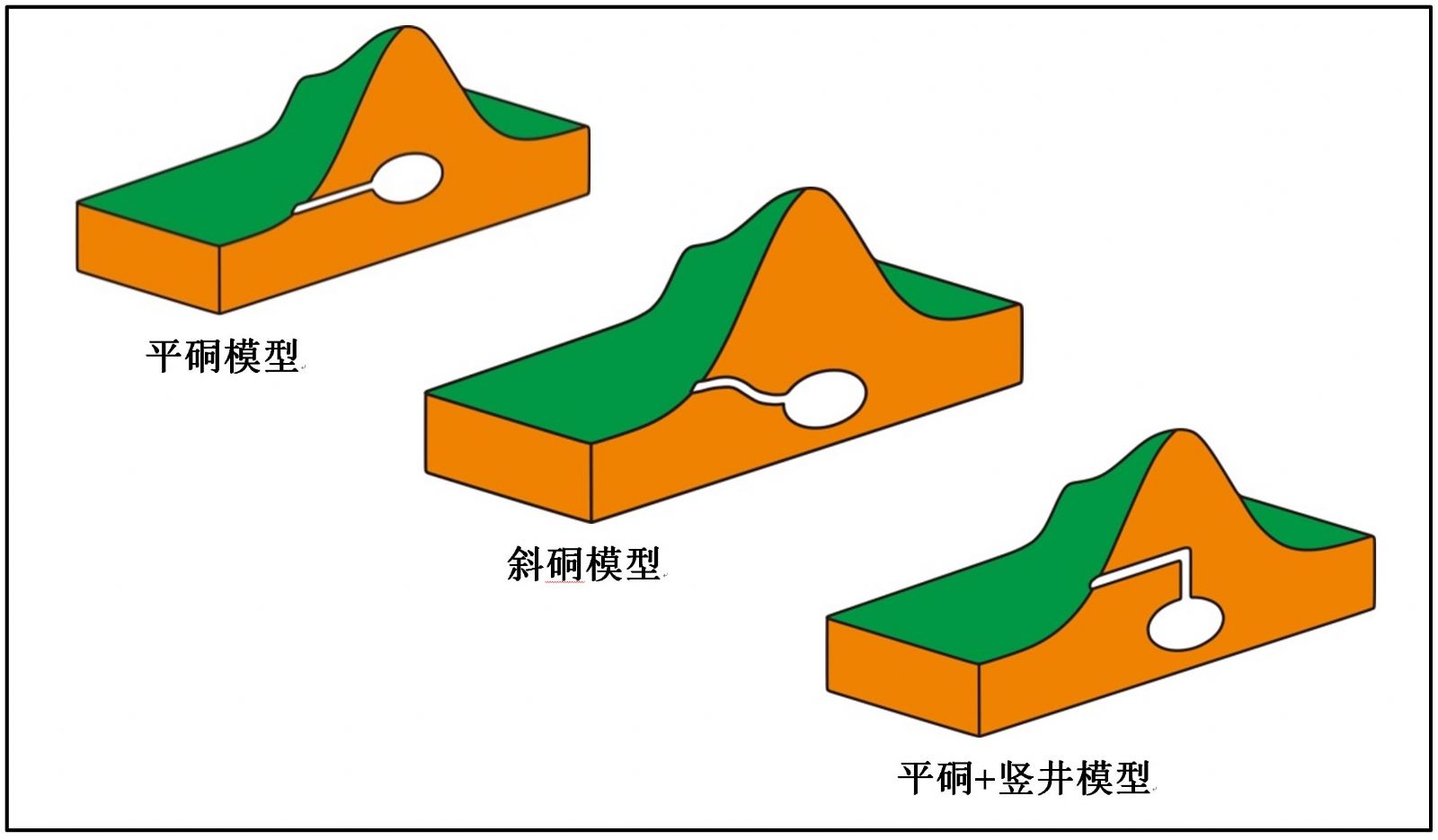

圖4核試驗地下埋藏模型。

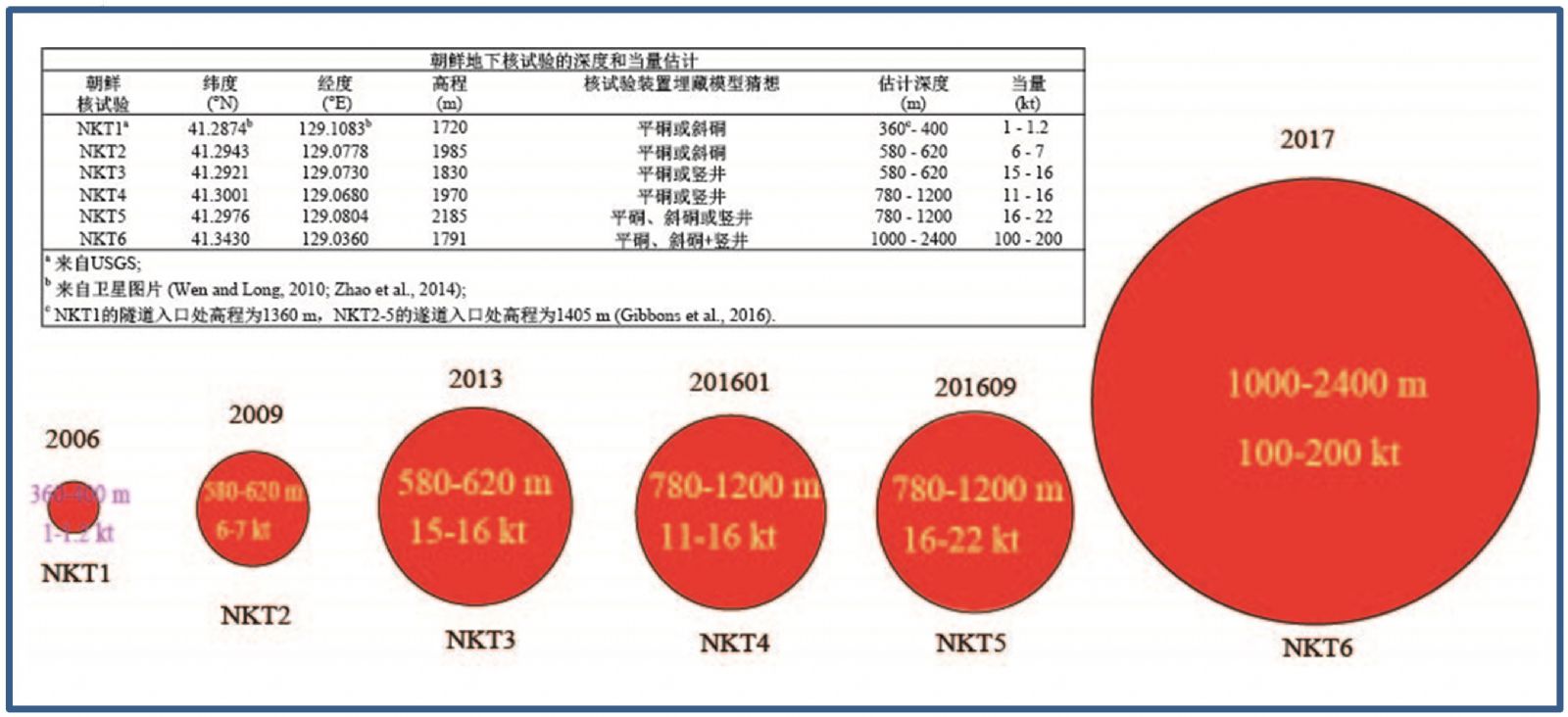

圖5朝鮮地下核試驗的深度和當量估計。
參考文獻
Bowers, D., P. D. Marshall, and A. Douglas (2001). The level of deterrence provided by data from the SPITS seismometer array to possible violations of the comprehensive test ban in the Novaya Zemlya region, Geophys. J. Int. 146, 425–438.
Gibbons, S. J., F. Pabian, S. P. Näsholm, T. Kværna, and S. Mykkeltveit (2016), Accurate relative location estimates for the North Korean nuclear tests using empirical slowness corrections, Geophys. J. Int.(208), 101-117, doi:10.1093/gji/ggw379.
Murphy, J. R. (1996). Type of seismic events and their source descriptions, in Monitoring a Comprehensive Test Ban Treaty, edited by E. S. Husebye and A. M. Dainty, pp. 225-245, Kluwer Academic Publishers, Dordrecht/ Boston/ London.
Nuttli, O. W. (1986). Lg magnitudes of selected East Kazakhstan underground explosions, Bull. Seism. Soc. Am. 76, 1241-1251.
Ringdal, F., P. D. Marshall, and R. W. Alewine (1992). Seismic yield determination of Soviet underground explosions at the Shagan River test site, Geophys. J. Int. 109, 65–77.
Wen, L. X., and H. Long (2010), High-precision location of North Korea's 2009 nuclear test, Seis. Res. Lett., 81(1), 26-29, doi:10.1785/gssrl.81.1.26.
Zhao, L. F., X. B. Xie, W. M. Wang, J. H. Zhang, and Z. X. Yao (2010). Seismic Lg-wave Q tomography in and around Northeast China, J. Geophys. Res. 115, B08307, doi: 10.1029/2009JB007157.
Zhang, M. and Wen, L.X. (2013). High-precision location and yield of North Korea's 2013 nuclear test, Geophys. Res. Lett., 40, 2941-2946, doi:10.1002/Grl.50607.
Zhao, L. F., X. B. Xie, W. M. Wang, and Z. X. Yao (2014), The 12 February 2013 North Korean underground nuclear test, Seis. Res. Lett., 85(1), 130-134, doi:10.1785/0220130103.
張成科, 張先康, 趙金仁, 劉寶峰, 張建獅, 楊卓欣, 海燕, and 孫國偉(2002), 長白山天池火山區及鄰近地區殼幔結構探測研究, 地球物理學報, 45(6), 812-820.
